| 带表卡尺示值变动性超差的原因和调修方法 |
发布时间：2007/4/26 10:26:04 被阅览数： 1470 次
|

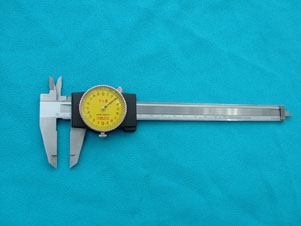

 带表卡尺由于内部多为齿轮、齿条,如使用不当,经常会出现示值变动性超差(检定规程JJG30-2000中规定不超过分度值的1/2)的现象。下面介绍几种造成超差的原因和调修方法：
1.部件紧固不良。打开表蒙,检查各齿轮、齿条及其它部件紧固螺钉是否松动,若有,拧紧即可。
2.指针与针套配合松动。将指针与针套配合面的周围用小锉刀挫平、整平进行锡焊。
3.指针套与中心轮(指针轴)配合松动。将指针小心取下,用钟表冲子轻敲击其针套孔进进行缩孔,重新安上即可。若无法修复应更新新的指针。
4.主尺齿条与齿啮合不好。先清洗齿条、齿轮,用放大镜观察它们是否有缺齿现象,若有应更换新的。如无损坏,可用双手调整齿条与齿轮的配合,使它们啮合适中,然后再拧紧螺钉。调整时尺框移动平稳,不应有阻塞现象。
5.指示针扭簧(游丝簧)错乱、松动和变形。把游丝簧取下,使其处于松弛状态,用镊子进行调整并矫正变形部位,恢复原状态并且有一定的预紧力。如果损坏严重无法修复,应更换一个新的游丝。
6.指示表中心轮与左、右轮配合间隙不当。用放大镜观察它们是否有缺齿现象,若有应更换新的。如无损坏,可调整中心轮与左、右轮的配合,尽量减小间隙。
