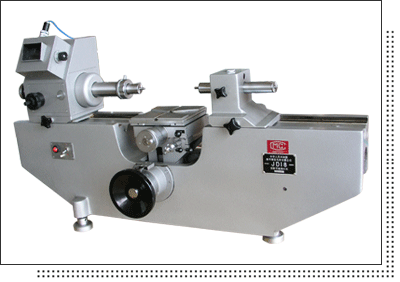

投影万能测长仪

一、特点:
采用投影屏读取,使用更方便。
投影屏采用腊屏技术,成像清晰,视场亮度匀称。
优质铸铁底座,刚性强,稳定性高
双线套单线读数系统,瞄准精度高。
多种附件配置,满足各种测量要求。
二、用途:
投影万能测长仪是一种精密机械、光学系统和电气部分相结合起来的长度计量仪器。本仪器除可用于对零件外形尺寸进行直接测量和比较测量之外,还可以使用仪器所附有的专用设备进行各种特殊测量工作。
其使用范围如下:
外尺寸
平行平面被测件的测量,如量块。
球形平面被测件的测量,如钢球。
柱形平面被测件的测量,如圆柱体直径。
内尺寸
平行平面被测件的测量,如卡板
孔径的测量,如环规。
螺纹:
内外螺纹中径的测量
比较测量:
选购卧式投影光学计管(或目视卧式光学计管)及大小活动测钩即可进行比较测量。

三、仪器规格参数:
测量范围
直接测量(mm):0~100
比较测量(mm);0~500(外尺寸)
内尺寸:使用大小测钩深度从4~50 mm时,10~200 mm
使用电眼测量装置时(mm):1~20
外螺纹中径测量时,至180 mm
内螺纹中径测量深度为10~50 mm时:14~2×(70-臂厚)mm
最小分划值(mm):0.001
测量力:一般情况时  1.5~2.5N
使用电眼装置测量时   0
仪器示值稳定性
外尺寸测量时,仪器稳定性:0.3μm
内尺寸测量时,仪器稳定时:0.5μm
直接测量时,仪器的准确度:
外尺寸测量时:<(1+L/200)μm
内尺寸测量时:<(1.5+L/200)μm
L为被测件长度,单位:㎜
万能工作台
(1)       测微鼓分度值:0.01㎜
(2)       横向行程:25㎜
(3)       垂向行程:100㎜
(4)       荷重:10㎏
顶针架最大夹持直径:
当长度小于85㎜时,φ180㎜
当长度等于200㎜时:φ20㎜
螺帽内径配合尺寸:φ6H7
测量杆与测帽内径配合的外径尺寸:φ6g6
附件(含标配件及选购件):
(1)       电眼测孔装置
(2)       内测装置
(3)       内螺纹中径测量装置
(4)       顶针架
(5)       测头、测帽等。
(6)       浮动工作台
仪器外形尺寸:长×宽×高:100×370×620㎜
仪器重量:127㎏
(产品标配件以产品装箱单为准)
