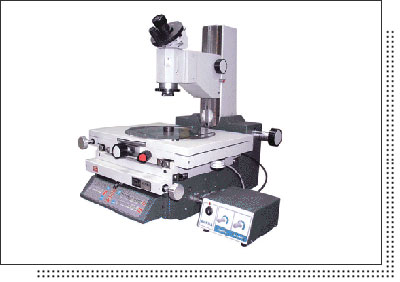

数字式大型工具显微镜JX14B1

能精确测量各种工件的尺寸、角度、形状和位置，以及螺纹制件的参数。适用于机器制造业、精密工具及模具制造业、仪器仪表制造业、军事工业、航空航天及汽车制造、电子行业、塑料与橡胶行业的计量室、检查站和高等院校、科研院所，对机械零件、量具、刀具、夹具、模具、电子元器件、电路板、冲压件、塑料及橡胶制品进行质量检验和控制。

仪器的用途十分广泛，其典型测量对象有：

1.      测量各种成型零件如样板、样板车刀、冲模和凸轮的形状。

2.      测量外螺纹（螺纹塞规、丝杠和蜗杆等）的中径、大径、小径、螺距、牙型半角。

3.      测量齿轮滚刀的导程、齿形和牙型角。

4.      测量钻模或孔板上孔的位置度，键槽的对称度等形位误差，仪器带有光学定位器、顶针架、双象目镜、轮廓目镜等多种附件。可使您得心应手地完成各种复杂的测量工作。

1.      采用光电数显技术，精密光栅尺作为XY轴测量元件，旋转工作台的角度以数显方式读出，实现了长度、角度全数字显示，读数直观，检测方便。

2.      数显箱内置于底座前方，与主机浑然一体，系统简洁，操作方便。

3.      主显微镜配有多种目镜和物镜，视场范围大，成像清晰。

4.      主显微镜可左右偏摆，适用于螺旋状零件的测量。

5.      透射、反射照明均采用LED发光二极管照明，发热量低，寿命长。

6.      具有快速移动和微动装置，并可迅速切换。

7.      带有顶针架，可测量轴类零件。

8.      附件多，使用面广。

1.     坐标测量行程（mm）：    X坐标: 150    Y坐标: 75

2.     X、Y坐标测量分辨率：   0.001

3.     圆工作台测角分辨率：    1’

4.     仪器的准确度：          （2+L/50）um

5.     测角目镜分度值：        1’

6.     圆工作台直径（mm）：    Φ190（玻璃）Φ280（金属）

7.     显微镜立住角度倾斜范围：±12º

8.     顶针架夹持最大直径和长度：Φ70mm  长190mm

9.     光学定位器最小探测孔径：Φ5mm

10. 光学定位器最大探测深度：15mm

11. 仪器承受工件最大重量：  20Kg

12.  仪器主机外形尺寸（mm）：720×460×600

13. 仪器主机总重:100Kg

物镜放大率	总放大率	工作距离(mm)	视场范围（mm）
1×	10×	≈82	≈Φ20
3×	30×	≈70	≈Φ6.7
5×	50×	≈49	≈Φ4
