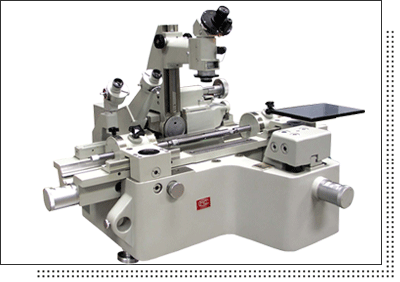

万能工具显微镜JX7

一、特点：

优质铸铁底座，刚性好，不易变形。

精度稳定，测量数据可靠，使用简便。

多种附件，万能性好，使用范围广。

主显微镜可作±12°偏摆，适用于螺旋状零件的测量。

测量准确，保养方便。



二、用途：

能精确测量各种工件的尺寸、角度、形状和位置，以及螺纹制件的各项参数。适用于机械制造业、精密工、模具制造业、仪器仪表制造业、军事工业、航空航天及汽车制造业、电子行业、塑料与橡胶行业的计量室、检查站和高等院校、科研院所等，可对机械零件、量具、刀具、夹具、模具、电子元件、电路板、冲压件、塑料及橡胶制品等进行质量检测和控制。其典型测量对象：

   测量各种成型零件如样板、样板车刀、样板铣刀、冲模和凸轮的形状。

   测量外螺纹（螺纹塞规、丝杆和蜗杆等）的中径、大径、小径、螺距、牙型半角。

   测量齿轮滚刀的导轨、齿形和牙形角。

   测量电路板、钻模或孔板上孔的位置度，键槽的对称度等形位误差。



三、规格参数：

测量范围：

纵向行程（mm）：0~200

横向行程（mm）：0~100

测角目镜角度分划范围：360°

角度分度值：1′

螺纹轮廓目镜角度分划范围：±7°

角度分度值：10′

圆工作台角度分划范围：0~360°

角度分度值：30″

工作台直径（mm）：φ213

分度头角度分划范围：0°~360°

角度分度值：1′

主显微镜立柱倾斜范围：±12°

角度分度值：30′

平工作台尺寸（mm）：360×270

顶针间的最大夹持长度（mm）：700

顶针间能容纳的最大直径（mm）：φ100

高顶针架最大夹持最大夹紧长度（mm）：200

高顶针架能容纳的最大直径（mm）：φ250

测量准确度：

  （被测件与仪器温度差别不大于0.5℃,仪器室内温度20℃±1℃）

   (1+L/100) μm,其中L为测量长度,单位: mm



物镜放大率、工作距离及视场直径：











  主要附件（含标配件及选购件）:

        测角目镜    双像目镜

        螺纹轮廓目镜

       圆弧轮廓目镜        圆工作台      光学定位器

        圆分度头           高顶针架

        测高装置   平工作台

        V型支架           V焦杆

   仪器主形外形尺寸（㎜）长×宽×高：1300×1250×800

  仪器主机重量：450㎏
