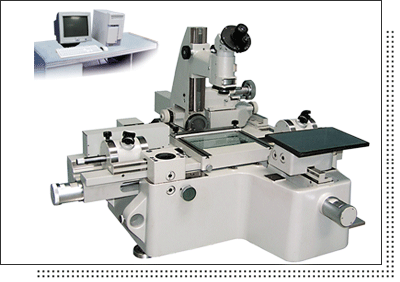

JX13B 微机型工具显微镜

一、特点：

    采用优质铸铁底座，刚性好，不易变形，性能稳定；

    主显微镜可作±12°偏摆，适用于螺旋状零件的测量；

    采用透、反射照明方式，内外轮廓均可测量；

    成像清晰，多种目镜观测，视场范围大；

    可配备多种附件，使用范围广；

    以精密光栅尺作为测量元件，采集点坐标可由计算机进行数据处理；

    功能强大的软件，可完成各种复杂的测量工作；

    软件数据可输入CAD中进行处理，能高效、快捷地完成各项测绘工作；

    全部采用LED（发光二极管）进行照明，发热量低，寿命长。



二、用途：

    能精确测量各种工件的尺寸、角度、形状和位置，以及螺纹制件的各项参数。适用于机械制造业、精密工、模具制造业、仪器仪表制造业、军事工业、航空航天及汽车制造业、电子行业、塑料与橡胶行业的计量室、检查站和高等院校、科研院所等，可对机械零件、量具、刀具、夹具、模具、电子元件、电路板、冲压件、塑料及橡胶制品等进行质量检测和控制。

   典型测量对象有：

   测量各种成型零件如样板、样板车刀、样板铣刀、冲模和凸轮的形状。

   测量外螺纹（螺纹塞规、丝杆和蜗杆等）的中径、小径、螺距、牙型半角。

   测量齿轮滚刀的导程、齿形和牙型角。

   测量电路板、钻模或孔板上的孔的位置度，键槽的对称度等形位误差。



三、规格参数：

   测量范围：

X向行程：200㎜                    圆工作台直径：φ213㎜

Y向行程：100㎜                    平工作台尺寸（㎜）：260×270

测角目镜角度分划范围：360°        顶针间的最大夹紧长度：700㎜

螺纹轮廓目镜角度分划范围：±7°    顶针间能容纳的最大直径：φ100㎜

圆工作台角度分划范围：0°~360°    高顶针架最大夹紧长度：200㎜

圆分度头角度分划范围：0°~360°    高顶针架能容纳的最大直径：φ250㎜

主显微镜立柱的倾斜范围：±12°     干涉狭缝旋转范围：±90°

   分度值：

X、Y向分度值：0.0002㎜            圆工作台角度分度值：30″

测角目镜角度分度值:1′              圆分度头角度分度值：1′

轮廓目镜角度分度值：±12           主显微镜立柱倾斜角度分度值：30′

测量准确度（被测件与仪器温度差别不大于0.5℃,仪器室内温度20℃±1℃）：

(1+L/100)μm，其中L为测量长度，单位：㎜

物镜放大率，工作距离及视场直径：

物镜放大率	总放大率	工作距离（㎜）	视场直径（㎜）
1×	10×	≈79	≈φ20
3×	30×	≈69	≈φ6.7
5×	50×	≈49	≈φ4

光学定位器的主要技术参数:

   测杆垂直方向摆动范围:±3°                定位变动性：＜1μm

   孔径大于5㎜时，可测孔的最大深度：≈15㎜ 测力（N）：0.1±0.03

测量范围(㎜):5-200

仪器主机外形尺寸(㎜)长×宽×高=1300×1250×800

仪器主机重量：450㎏
