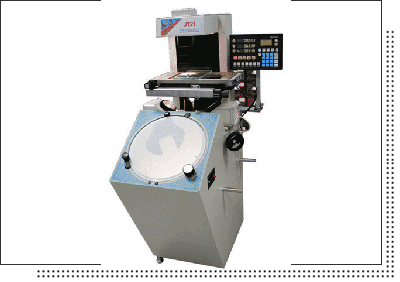

一、特点:

整机造型精巧独特，操作方便，符合人性化设计

特别适合投影像的描绘、轮廓形状观察等比较测量检查

物镜变换采用直插式，端面配合，更换极为方便

独有的光学设计，坚固、精确的机械结构

物方工作距离大，大工作台面，大尺寸测量范围



二、用途：
      本仪器能高效率地检测各种形状复杂工件的轮廓和表面形状，例如：样板、冲压件、凸轮、齿轮、成形铣刀、丝攻等各种刀具、工具和零件。因为350mm的投影屏向前方倾斜,所以最适合于投影像的描绘、轮廓形状观察等比较测量检查。该仪器广泛地用于机械制造业、仪器仪表和钟表行业有关厂矿的计量室和车间。

三、仪器的规格参数：
1、投影屏
投影屏尺寸（mm）：     φ350
投影屏旋转范围：           0°~360°
旋转角度显示当量：       1′
旋转角度准确度：          4′
2、物镜:


3、工作台
台面尺寸:       380×230mm
X坐标行程:    200mm     显示当量:0.001mm
Y坐标行程:    100mm     显示当量:0.001mm
Z坐标行程:    0—100mm(调焦)
X、Y坐标示值准确度       ( 3+L/75)μm,  其中L为测量长度,单位mm

工作台最大载重：5kg
4、照明光源
        透射照明:12V100W卤钨灯
        反射照明: 12V100W卤钨灯
5、仪器外型尺寸mm:(长×宽×高)854×480×1401

6、仪器重量(㎏):约138



四、功能数显表功能：

1、  多点采集确定直线和圆

2、  各几何元素预置设定

3、  以组合方式确定各几何元素

4、  具有坐标旋转、平移功能

5、  Z轴可设定为传感器长度或编码器角度值

6、  极坐标、直角坐标转换功能

7、  具有误差修正功能

8、  RS232输出功能

9、  打印页面输出功能

10、掉电记忆功能
