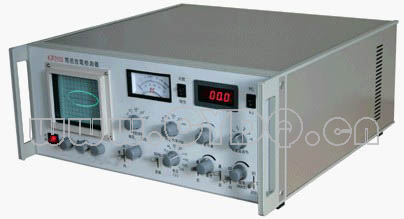

局部放电检测仪KJF2000型

广泛适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量，产品的型式试验，绝缘的运行监督等。本仪器检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。仪器经适当定标后能直读放电脉冲的放电量，指针式表头和数字式表头同时显示，指针式表头能按需要方便地选择对数刻度或线性刻度指示。本仪器是电力部门、制造厂商和科研院所等单位广泛使用的实用的局部放电测试仪器。

1．可测试品的电容量范围6PF--250μF

2．检测灵敏度（见表一）

表一

输入单元序号	调谐电容	单位	灵敏度（微微库） （不对称电路）
1	6-25-100	微微法	0.02
2	25-100-400	微微法	0.04
3	100-400-1500	微微法	0.06
4	400-1500-6000	微微法	0.1
5	1500-6000-25000	微微法	0.2
6	0.006-0.025-0.1	微法	0.3
7	0.025-0.1-0.4	微法	0.5
8	0.1-0.4-1.5	微法	1
9	0.4-1.5-6.0	微法	1.5
10	1.5-6.0-25	微法	2.5
11	6.0-25-60	微法	5
12	25-60-250	微法	10
7R	电 阻		0.5



3、放大器频带：

①低端：10KHZ、20KHZ、40KHZ任选

②高端：80KHZ、200KHZ、300KHZ任选

4、放大器增益调节：

粗调六档，档间增益20±1  db;细调范围>20db。

5、时间窗：

①窗宽：可调范围15°～150°;

②窗位置：每一窗可旋转0°～170°；

③两个时间窗可分别开或同时开。

6、放电量表：

6、放电量表：

① 指针式表头：

对数刻度1-10-100 误差<±5%(以满刻度计)

线性刻度0-1000   误差<±5%(以满刻度计)

② 数字表头：以3½LED数字表显示

      0-100.0    误差<±5%(以满刻度计)

7、椭圆时基：

①频率50HZ、100HZ、150HZ、200HZ、400HZ。

②椭圆旋转：以30°为一档，可作120°旋转。

③显示方式：椭圆——直线。

        ④高频时基椭圆可按输入电压（13∽275V）调节至正常大小，其摄取功率<1伏安。

8、试验电压表：

① 量程：100KV（可扩展）

② 显示：3½数字电压表指示

③ 精度：优于±5%（以满刻度计）

    9、内、外零标功能

    10、体积：500*500*210（宽*深*高）mm³

 11、重量：约18kg。
